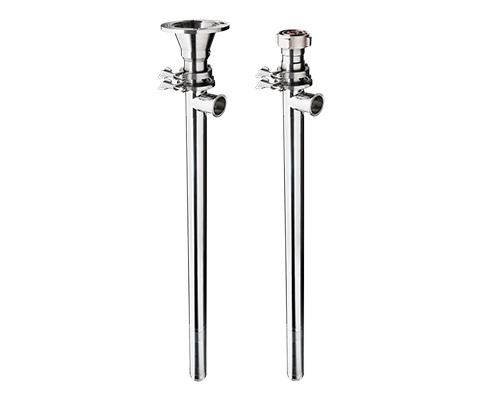

Vřetenová čerpadla VISCOPOWER

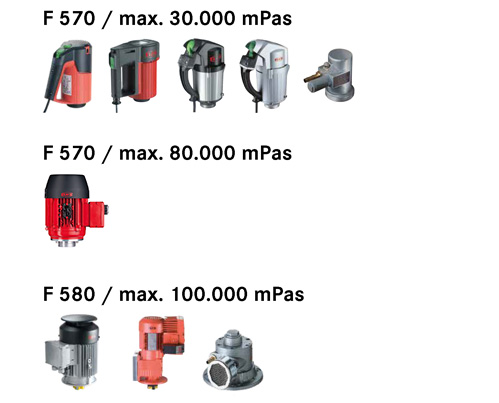

V lehké, praktické variantě excentrického vřetenového čerpadla VISCOPOWER F 570 s planetovou převodovkou, vhodné pro tekuté až vysoce viskózní, pastovité, abrazivní, ale tekuté látky do 80 000 mPas.

• S dvoustupňovou převodovkou i = 16
  pro použití se stlačeným vzduchem nebo komutátorovým motorem a bezuhlíkovými motory
  pro média do max. 30 000 mPas
  lehké – pro mobilní použití
• S jednostupňovou převodovkou i = 7
  pro rychle se otáčející asynchronní motory
  pro média do 80 000 mPas

Robustní varianta excentrického vřetenového (šnekového) čerpadla VISCOPOWER F 580 s ložiskovým přírubou, vhodná pro tekuté až vysoce viskózní, pastovité, abrazivní, ale stále tekuté látky do 100 000 mPas.

• pro použití s asynchronními motory / čelními převodovými motory / pneumatickými motory
• pro média do 100.000 mPas
• volnoběžka zabraňuje chodu čerpadla v nesprávném směru otáčení
• pro stacionární použití
• k dispozici s čítačem otáček pro nepřímé, bezkontaktní měření množství

Pro horizontální použití excentrické vřetenové čerpadlo VISCOPOWER verze TR pro viskózní média do 100 000 mPas.

• ideální pro nádoby, které nejsou přístupné shora

Excentrická vřetenová čerpadla FLUX VISCOPOWER lze navíc použít pro následující aplikace:

• Jako sudová čerpadla, nádržová čerpadla a kontejnerová čerpadla s elektrickým komutátorovým motorem nebo pneumatickým motorem pro čerpání tekutých až viskózních a vysoce viskózních médií do 100 000 mPas.
• Jako horizontální čerpadla v provedení TR pro horizontální použití u nádrží, které nejsou přístupné shora.
• V kombinaci s našimi různými systémy pro vyprazdňování sudů pro čerpání vysoce viskózních médií z sudů s odnímatelným víkem.

Jaké jsou zvláštní vlastnosti vřetenových čerpadel VISCOPOWER od společnosti FLUX?

Vřetenová čerpadla VISCOPOWER byla vyvinuta se zvláštním důrazem na snadnou, intuitivní a rychlou demontáž a čištění povrchů, které přicházejí do styku s médiem. Díky promyšlené konstrukci lze vřetenové čerpadlo rychle a snadno rozebrat. Těsnění a přechody jsou navrženy tak, aby byly mrtvé prostory buď zcela eliminovány, nebo alespoň minimalizovány. Díky těmto vlastnostem se čerpadlo hodí pro provoz v potravinářském, kosmetickém nebo farmaceutickém průmyslu.

Rozmanité použití
Pro nejběžnější aplikace a oblasti použití již existuje velký výběr předkonfigurovaných variant. V případě specifických požadavků, médií nebo speciálních aplikací lze čerpadlo sestavit z různých modulárních komponentů na míru vašim požadavkům.

Flexibilní řešení pro budoucnost
Vaše požadavky, oblasti použití nebo média se mohou v budoucnu změnit? Pro řadu VISCOPOWER to není žádný problém! Standardizované rozhraní a modulární systém umožňují výměnu součástí, jako jsou vřetena, statory, motory a těsnění, aby bylo možné čerpadlo přizpůsobit měnícím se čerpacím úkolům.

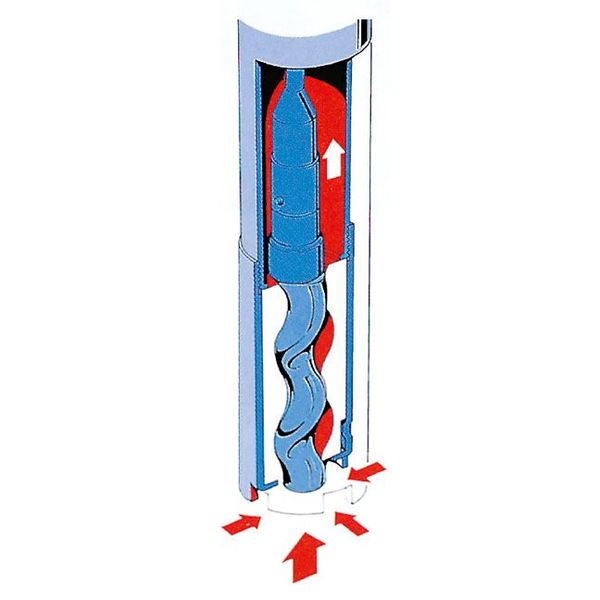

Popis funkce – Jak funguje excentrické vřetenové čerpadlo VISCOPOWER?

Excentrická vřetenová čerpadla VISCOPOWER patří mezi objemová čerpadla. To znamená, že čerpaná kapalina je nejprve vedena do čerpací komory a odtud je vytlačována nahoru. Konkrétně to funguje pomocí otáčející se hřídele ve vnitřní trubce excentrického vřetenového čerpadla. Tento hřídel s excentrickým šnekem na spodním konci se otáčí oscilačně proti pevnému statoru.

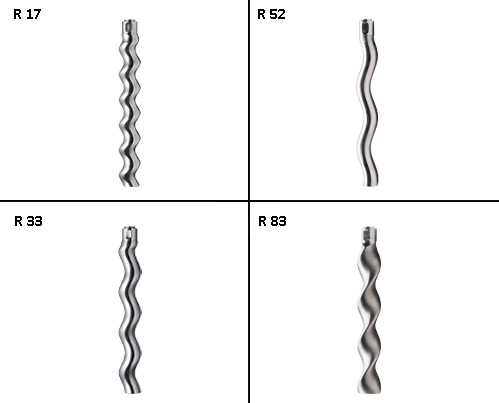

Díky šnekovité geometrii excentrického šneku a statoru vznikají dopravní komory, ve kterých je příslušné médium vytlačováno od spodního vstupu čerpadla nahoru k výstupu čerpadla. U společnosti FLUX jsou tyto excentrické šneky vyrobeny z vysoce kvalitní nerezové oceli a statory z elastických elastomerů (NBR (bílé) a FKM) nebo alternativně z pevného materiálu PTFE.

U excentrických šnekových čerpadel je navíc konzistence a viskozita média pro dopravní tok irelevantní, protože dopravované množství je určeno pouze otáčkami motoru v kombinaci s čerpadlem. Pomocí frekvenčního měniče lze dopravované množství snadno a přesně regulovat.

Excentrická vřetenová čerpadla VISCOPOWER nabízíme s následujícími materiály statorů:

• NBR bílý (akrylonitril-butadienový kaučuk) pro paliva, minerální oleje, mazací tuky, rostlinné a živočišné tuky a oleje, zředěné kyseliny, zásady a solné roztoky
• FKM (fluorový kaučuk) pro vynikající odolnost proti chemikáliím
• PTFE (polytetrafluorethylen) s velmi dobrou chemickou odolností, ideální pro potraviny, farmaceutické a kosmetické výrobky

Možné těsnicí materiály (O-kroužky) pro excentrická vřetenová (šneková) čerpadla VISCOPOWER:

• FKM pro obecně dobrou odolnost – s certifikací FDA a FOOD
• FFKM pro nejvyšší odolnost – s certifikací FDA a FOOD
• NBR pro minerální oleje

Pro jaké kapaliny jsou excentrická vřetenová čerpadla VISCOPOWER zvláště vhodná?

Excentrická vřetenová čerpadla FLUX VISCOPOWER jsou výkonná a zároveň šetrná při čerpání, proto lze s nimi čerpat mnoho různých kapalin. Jsou zvláště vhodná pro následující vlastnosti médií:

• abrazivní
• adhezivní
• agresivní
• obsahující pevné látky a bez pevných látek
• nízkoviskózní až kapaliny s vysokou viskozitou
• nemastná a mastná
• citlivá na smykové tření
• toxická

Na naše vřetenová čerpadla VISCOPOWER jsou často kladeny vysoké požadavky, a to i v oblastech, jako jsou potravinářské, farmaceutické a kosmetické výrobky. Naše čerpadla se například používají také při výrobě potravin, nápojů a tekutých potravin nebo v farmaceutickém a kosmetickém průmyslu. Pro taková prostředí se excentrická vřetenová (šneková) čerpadla FLUX VISCOPOWER nabízí ve speciálním FOOD provedení. Splňují všechny příslušné hygienické předpisy a jsou navržena tak, aby neměla tzv. mrtvé prostory a bylo je možno spolehlivě čistit.

• Lebensmittelprodukte (z.B. Tomatenmark, Karamell, Erdnussbutter, Mayonnaise, Nuss-Nougat-Creme, Schokolade, Fette, Glycerin, Konzentrate aus Früchten und Gemüse)
• Pharmazeutische & kosmetische Produkte (z.B. Vaseline, Salben, Haar- und Körperpflegeprodukte, Lipgloss, Mascara, Gesichtsmasken)

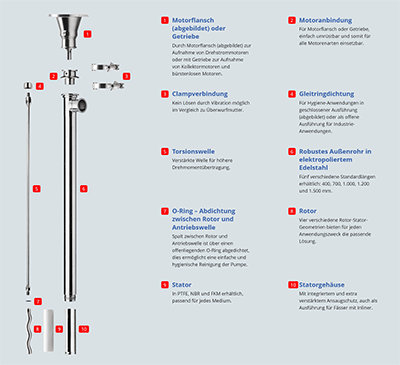

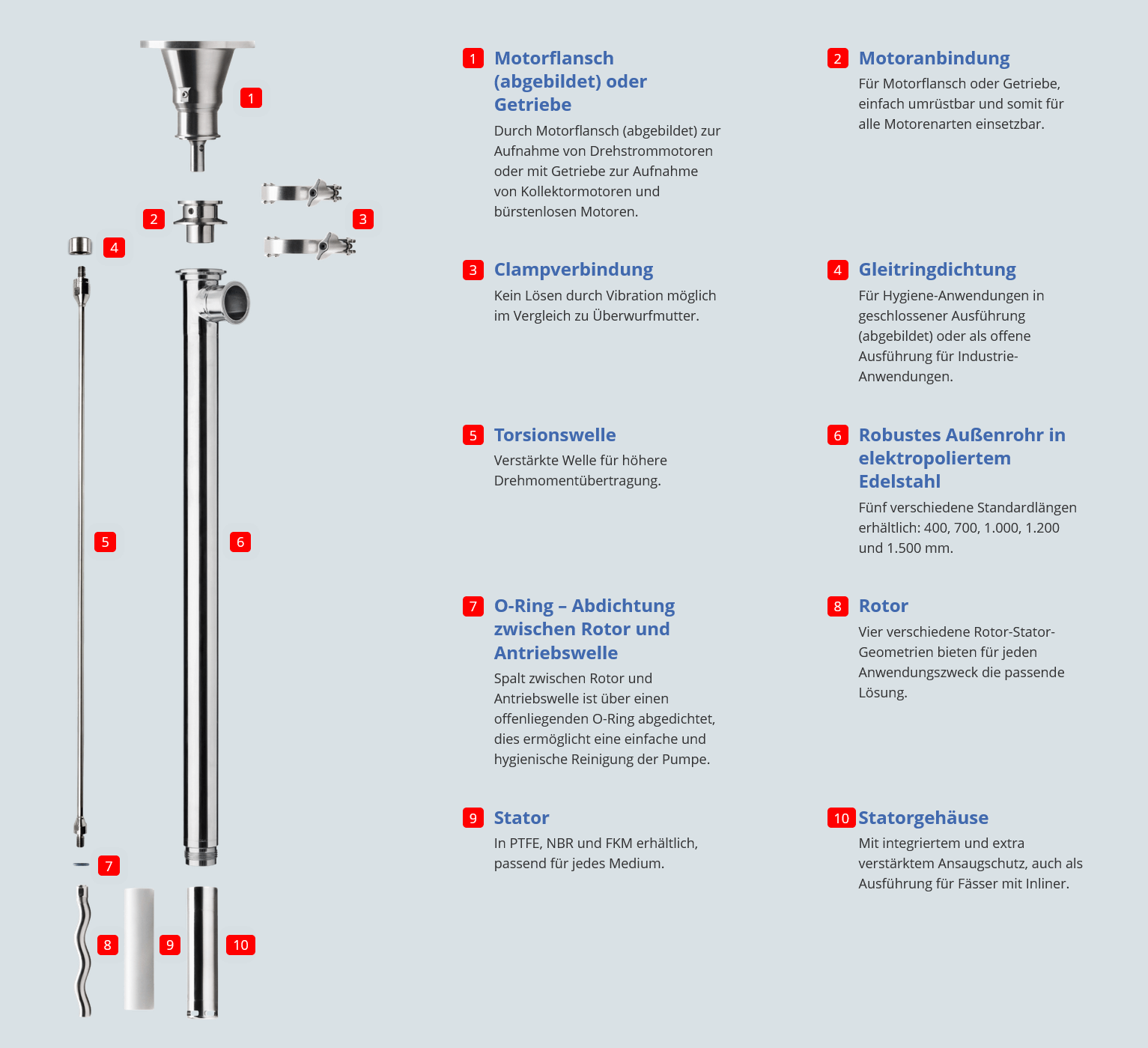

Vlastnosti a konstrukce vřetenových čerpadel VISCOPOWER

Pro zvětšení obrázku na něj prosím klikněte.

Technické údaje:

• pro nádoby:
  ~ 200 l sudy, ~ 1.000 l IBC kontejnery, tanks > 1.000 l,
  jako procesní čerpadlo
• výkon (průtok): max. 80 l/min*
• tlak na výstupu: max. 15 bar*
• viskozita: max. 100.000 mPas*
• pohon: elektrický / pneumatický motor
• dostupné certifikáty: Ex*, Food*, 3-A*, FDA*

* v závislosti na provedení čerpadla, médiu a motoru
